產品概述
ST-BXJ/Z變壓器油色譜在線監測系統適用于電力變壓器，油中溶解氣體的在線分析與故障診斷，適用于各種電壓等級的電力充油變壓器、電弧爐變壓器、電抗器以及互感器等油浸式高壓設備。
ST-BXJ/Z變壓器油色譜在線監測系統可以實現自動定量循環清洗、進油、油氣分離，樣品分析、數據處理、實時報警；快速地在線監測變壓器等油侵式電力高壓設備的油中溶解故障氣體的含量及其增長率。并通過故障診斷專家系統早期預防設備故障隱患信息，避免設備事故，減少重大損失，提高設備運行的可靠性。 該系統作為油色譜在線監測領域的新一代產品， 將為電力變壓器實現在線遠程分析， 提供穩定可靠的解決方案， 是電力系統狀態檢修制度實施的有力保障。
ST-BXJ/Z系統是結合了本公司在電力色譜自動全脫氣體裝置運行中的成功經驗，并總結國內外油色譜在線監測的優缺點， 傾心打造而成， 該系統保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢。
工作原理
ST-BXJ/Z變壓器在線監測系統工作時，先利用油樣采集單元進行油路循油色譜在線檢測原理圖環，處理連接管道的死油， 再進行油樣定量；油氣分離單元快速分離油中溶解氣體輸送到六通閥的定量管內并自動進樣；在自產載氣推動下，樣氣經過色譜柱分離， 順序進入氣體檢測器：數據采集單元完成AD 數據的轉換和采集， 嵌入式處理單元對采集到的數據進行存儲、計算和分析， 并通過100M以太網拔口將數據上傳至數據處理服務器或通過通信協議直接上傳到省公司后臺， 也可由監測與預警軟件進行數據一處理和故障分析。
系統特點
※ 在線檢測H2、CO、CO2、CH4、C2H2、C2H6、C2H4 、氧氣的濃度及增長率；
※ 無鋼瓶設計，終年免維護運行。 無高壓容器在變壓器旁，無任何安全隱患；
※ 結構采用19 ” 標準機箱， 模塊化設計， 結構緊湊， 安裝維護簡便；
※ 無循環泵式定量清洗循環取樣方式， 真實地反應變壓器器油中溶解氣體狀態：
※ 無真空泵泵式真空脫氣方式：脫氣率穩定， 結構簡單， 性能可靠， 無污染， 無排放；
※ 采用專用復合色譜柱，提高氣體組分的分離度；
※ 獨創的線性檢測器，監測數據真實、可信、檢測結果與實驗室數據誤差極為相近；
※ 高穩定性、高精度氣休檢測技術， 誤差范為±10%;
※ 支持多種通訊方式傳送數據，可選RS485、IEC61850、GPRS無線和短信等方式發送數據。 采用以太網／光纖拔口，可實現全數字、遠程數據傳輸、控制和參數設值；
※ 獨立的箱體內部溫度控制單元，消除地區和季節等因素對設備運行產生影響；
※ 數據采集精度高，采用△-Σ、24位ADC和數字濾波采用自動校準等技術進行圖譜數據采集；
※ 多樣的數據顯示及查詢方式，提供報表和趨勢圖，歷史數據存儲壽命為10年；
※ 抗干擾性能高，采用光電隔離等多種技術提高抗干擾能力，電磁兼容性能滿足GB/T17626與IEC61000標準；
※ 最小監測周期為40分鐘左右， 監測周期可由用戶自行設置， 推薦檢測周期為24小時檢測一次：
※ 油氣分高速度快， 僅需10多鐘左右， 采用特殊的環境適應技術，消除溫、溫度變化對氣體分配系數的影響：
※ 分析后的油樣采用脫氣和緩沖處理技術，消除回注變壓器本體的油樣中夾雜的氣泡， 多層隔離式回注油（返油〉技術， 絕對保證載氣不會帶進變壓器本體中；
※ C2H2最低檢測限可達0.1-0. 5 µ L/L,;
※ 采用雙回路多模式恒溫控制， 控溫精度達± 0.1℃；
※ 功能接口電路采用光藕隔離設計， 進一步提高系統抗干擾性能；
※ 加強系統故障診斷功能，提供改良三比值法、大衛三角法和立方體圖示法，給出診斷結果；
※ 現場可用標油或標氣向動標定， 并具有自動清洗功能；
※ 可擴展性高，可便捷的與其它監測裝置集成；

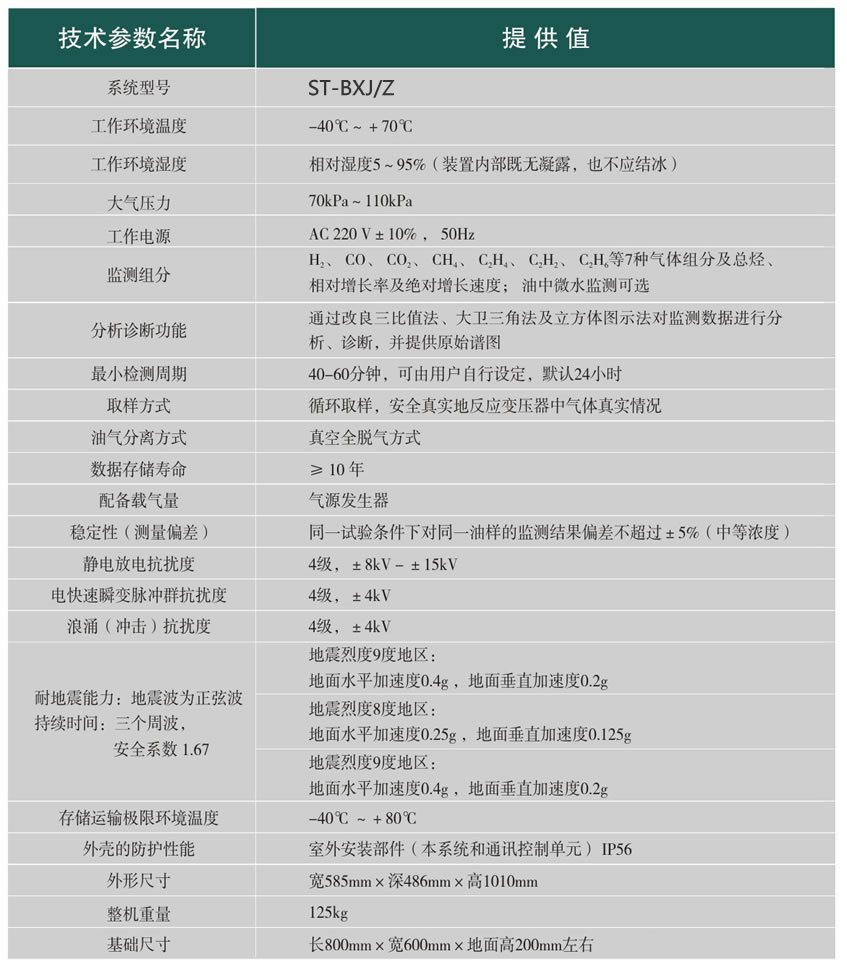

技術參數

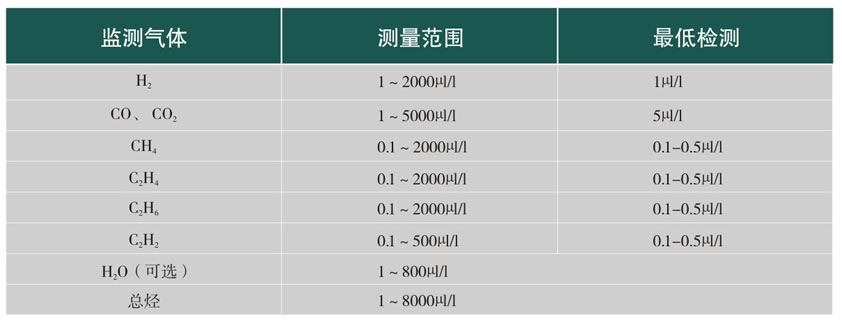

檢測指標

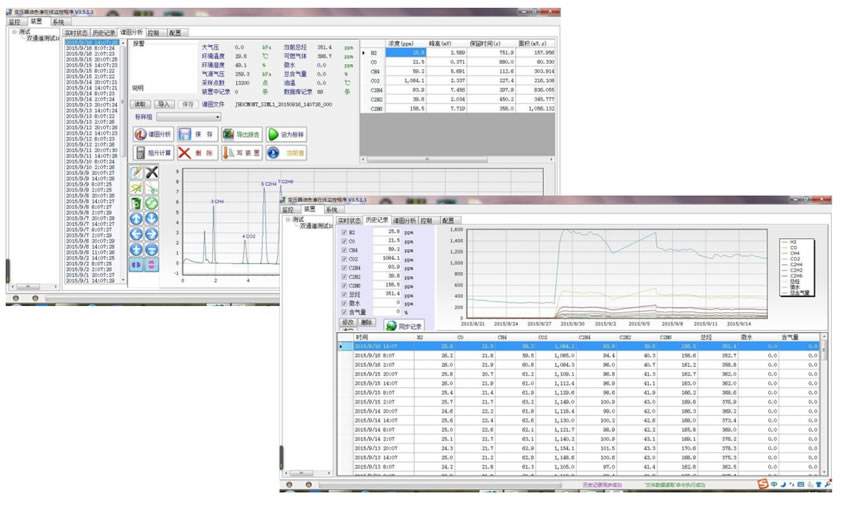

軟件界面
系統組成部分
變壓器油色譜在線監測系統采用模塊化設計設備由 IED單元、柱箱單元（檢測單元）、脫氣單元、載氣單元組成；各模塊可以單獨組織生產、調試、檢驗等工作，質量可控；同類模塊性能和安裝尺寸相同，具有互換性，現成維護方便快捷。
脫氣單元
由進口器件，電磁閥、特制脫氣氣缸、噴霧氣缸、；液位傳感器、壓力傳感器、位置傳感器六通進樣閥和自主設計的控制板等組成。真空噴霧式脫氣方法；脫氣效率高、重復性好；自檢功能完善：避免誤報、保證油樣以更低的含氣量返回變壓器本體；進口組合型六通進樣閥 使用壽命長，不會平面損壞。
載氣單元
主要由壓縮機、進口高分子過濾器、不銹鋼儲氣罐、穩壓閥、二級過濾器、壓力控制部件、控制板等組成：其中的易損件有壓縮機、進口高分子過濾器、二級過濾器3種。
柱箱單元
新型的熱導型通過大量的試驗選用了合適的耐氧化材料， 可以使用空氣做載氣， 該熱導檢測器又具有線性和穩定性好的特點， 是在線檢測裝置的理想檢測器。
LED單元
實現整機控制，數據分析處理、存儲，并可通過RS485、IEC61850等方式上傳數據。
|
